NDT-2000 底片數位化系統

產品簡介

NDT-2000 (MSS-1200XU2LF) 底片數位化系統是全友電腦公司針對非破壞射線檢測 (NDT/RT) 工業新推出的一套工業底片專業數位化解決方案。此系統改良自 MII-900 Plus，提供更優質工業底片數位化影像，搭配 MiiNDT 影像分析管理軟體，為 NDT/RT 相關企業跨入數位化管理最經濟有效的解決方案。



NDT-2000 除保有原 MII-900 Plus 之 1200 dpi (21 μm) 光學解析度及 16 位元灰階和專屬自動進片匣及多通道進片托盤等基本功能外，經由創新的影像技術取得更優質的光學濃度表現，使圖像層次更豐富，符合 ISO-14096 之 DS 等級標準，滿足非破壞射線檢測 (NDT/RT) 工業對影像品質的專業要求。

產品介紹
FEATURE
特點介紹
  • 1200 dpi 解析度、4.5D 光學濃度、及 16 位元灰階解析能力
  • 使用綠光 LED 提昇取像效率
  • 可選配專屬自動進片匣 (AFF) 及多通道進片托盤 (MFF) 提升作業效率
  • 掃描最大範圍可達 14"x200"，可掃描各種尺寸的工業底片
  • 功能強大影像管理軟體，包含建檔、查詢、量測、註記、放大關注區、報告製作、儲存、燒錄等功能，檔案符合DICONDE 標準
  • 支援 DCM,DTI, JPEG及 TIFF 影像格式
  • 支援 JPEG 2000 有損及無損壓縮檔案格式

Microtek NDT-2000 底片數位化系統



高解析度
1200 dpi 解析度、符合ISO-14096 之DS等級及 16 位元灰階解析能力



高效能
使用綠光LED提昇取像效率

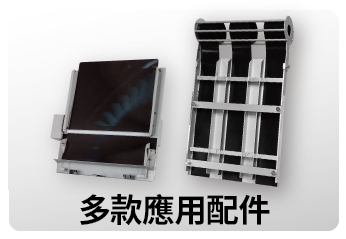

多款應用配件
可選配專屬自動進片匣及多通道進片托盤提升作業效率





大尺寸底片
掃描最大範圍可達14” x 200” ，可掃描各種尺寸的工業底片

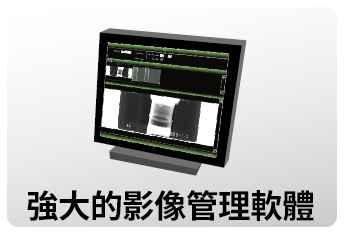

強大的影像管理軟體
功能強大影像管理軟體，包含建檔、查詢、量測、註記、放大關注區、報告製作、儲存、燒錄等功能，檔案符合 DICONDE 標準



支援多種影像格式
>> 支持 DCM, BMP, JPEG, 及 TIFF 影像格式
>> 支持 JPEG 2000 有損及無損壓縮檔案格式

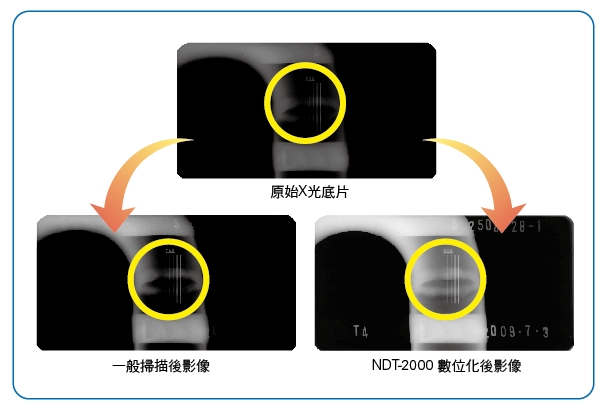

影像層次分明
NDT-2000數位化系統運用特殊軟硬體技術提升噪訊比，使圖像層次更豐富，給予工業底片最真實的呈現，滿足射線檢測對影像品質的高要求。

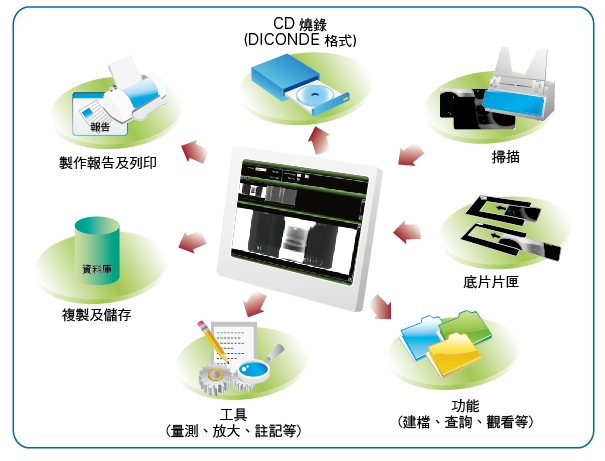

人性化介面系統、操作簡易
MiiNDT 底片數位化管理軟體讓您快速的擷取數位影像，管理受檢影像的相關資訊，並可提供遠距輔助判片。 僅需一個簡單及快速的連結，您就可以輕鬆地將工業底片數位建檔，並提供查詢、量測、註記、燒錄、製作報告、傳送等應用；並可轉換成 ASTM 規範 DICONDE 格式，讓 NDR/RT影像更易於檢閱及分享。





Microtek NDT-2000 底片數位化系統



高解析度
1200 dpi 解析度、符合ISO-14096 之DS等級及 16 位元灰階解析能力



高效能
使用綠光LED提昇取像效率



多款應用配件
可選配專屬自動進片匣及多通道進片托盤提升作業效率



大尺寸底片
掃描最大範圍可達14” x 200” ，可掃描各種尺寸的工業底片



強大的影像管理軟體
功能強大影像管理軟體，包含建檔、查詢、量測、註記、放大關注區、報告製作、儲存、燒錄等功能，檔案符合DICONDE 標準



支援多種影像格式
>> 支持 DCM, BMP, JPEG, 及 TIFF 影像格式
>> 支持 JPEG 2000 有損及無損壓縮檔案格式



影像層次分明
NDT-2000數位化系統運用特殊軟硬體技術提升噪訊比，使圖像層次更豐富，給予工業底片最真實的呈現，滿足射線檢測對影像品質的高要求。





人性化介面系統、操作簡易
MiiNDT 底片數位化管理軟體讓您快速的擷取數位影像，管理受檢影像的相關資訊，並可提供遠距輔助判片。 僅需一個簡單及快速的連結，您就可以輕鬆地將工業底片數位建檔，並提供查詢、量測、註記、燒錄、製作報告、傳送等應用；並可轉換成 ASTM 規範 DICONDE 格式，讓 NDR/RT影像更易於檢閱及分享。





規格介紹
  • 項目
    說明
  • 產品名稱
    NDT-2000
  • 產品類型
    饋片式X光片數位儀
  • 產品型號
    MSS-1200XU2LF
  • 影像感應元件
    CCD
  • 解析度
    1200 dpi (21 μm)
  • 掃描範圍
    14“ x 200” (355.6 mm x 5080 mm)
  • 掃描速度
    300 dpi /灰階/ 4” x 17” 底片
    DA 模式 : 58 秒
    DB 模式 : 110 秒
    DS 模式: 232 秒
  • 動態範圍
    0.37D ~ 4.5D (BAM 認證符合 ISO 14096 DS5.5)
  • 色彩深度
    灰階 8/ 16 位元
  • 底片片匣
    8.5” x 4.5”, 12” x 3 1/3”
  • 底片尺寸
    Min: 2.5” x 2.5” (63.5 mm x 63.5 mm)
    Max: 14“ x 200” (355.6 mm x 5080 mm)
  • 連接介面
    USB 2.0
  • 電磁相容等級
    Class A
  • 體積(長 x 寬 x 高)
    12.9" x 18.7" x 8.8"
    (329 mm x 474 mm x 224 mm)
    不包含進片匣
  • 重量
    20.2 公斤
  • 產品認證
    CE, FCC, CB, ETL, BSMI, CCC, RoHS, WEEE
  • 電源供應
    最大 AC 100V to 240V, 50/60 Hz, 4.0A (輸入)
  • 消耗功率
    最大 320 W
  • PC系統需求
    • 光碟機（用來安裝軟體）
    • 支援全彩顯示之顯示介面卡及螢幕
    • 4 GB 或以上的記憶體
    • Pentium IV 以上等級，具有高速 USB 2.0 連接埠的電腦
    • Microsoft Windows 7 / 10 / 11 (64 位元) 作業系統
  • 選購配件
    自動進片匣：容量15 張 (最小 2.5" x 10" / 最大 14" x 17")
    多通道進片托盤：
    一次 3 張：3.5"/4.5"/60mm/70mm/80mm/90mm/100mm 寬度的底片；
    一次 2 張：120mm/140mm 寬度的底片

*上述規格如有變動，恕不另行通知
